伺服压机在泵体装配线上的应用

发布者:易久      浏览:1521      更新:2024-01-03

背景:
  汽车水泵主要由泵体、轴连轴承、法兰、水封总成、叶轮、堵盖组成。轴连轴承与泵体、法兰与轴连轴承、水封总成和泵体的水封孔与轴连轴承、堵盖与泵体的堵盖孔均是过盈配合,因此水泵总成的装配均采用压装。

  为了提高生产效率和产品质量,各水泵生产厂家对智能装配线提出了更高要求:1、多品种混线装配,装配线的主控系统软件控制工艺过程部分应具备可以按照不同品种选择不同的工艺内容进行编辑。2、装配线数据存储和精确追溯,装配线需增加联网数据库。3、为了保证产品质量要对装配线的压装力和位置精确控制。

1、易久伺服压机在水泵装配线上的应用优势:
  易久 伺服压机是国内领先的模块化、数字化装配设备。易久的技术是用于分析物理过程,控制和优化工业过程。易久为汽车生产领域提供广泛的解决方案,是优秀的伺服压机供应商。在潍柴、富奥等世界著名零部件企业的泵体装配车间随处可见易久 伺服压机的应用。易久作为主流的工业伺服压机供应商提供了专业的标准接口,支持各种通讯协议,便于设备集成商快速的集成到控制系统上,减少接口调试的时间。

2、硬件及原理描述
  伺服压机硬件包括:伺服电缸、控制箱、监控仪三部分。

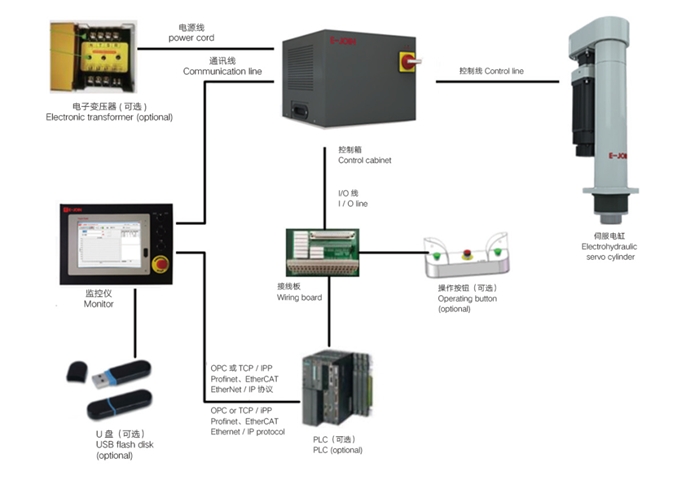

伺服压机硬件结构连接原理图

原理说明:
  伺服压机选用总线模式通信时,需PLC跟监控仪相连通信;选用 I/O 模式通信时,需 PLC 跟控制箱相连。对伺服压机主要参数设置,如监控参数、运行参数等都在监控仪里设置。

3、伺服压机工作过程简述

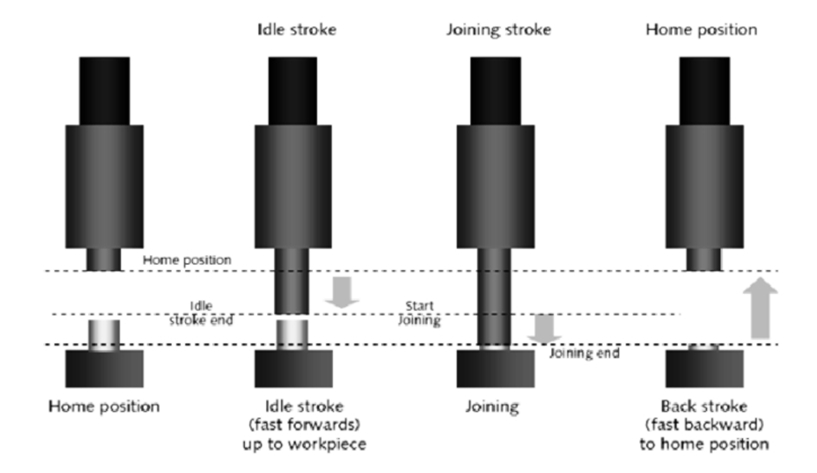

伺服压机工作过程

说明:伺服压机动作一般分为 3 个过程,分别是:
  原点到接触工件点:这个过程没有压装动作,因此可以快速下降。即图中的 1 跟 2 表达的。接触工件点到压装完成:这个过程是完成压装功能,因此速度要降低,根据实际情况设定,即图中的第 3 个示意。压装完成后,返回到原点:这个工程也是没有压装动作,因此可以快速返回,即图中的第 4 个示意。

4、程序应用
  易久伺服压机提供标准的软件程序,便捷编程模式仅需输入相应参数。易久伺服压机提供了众多与外围设备进行通信的接口,包括QS-STAT数据接口和以下工业现场总线:Profinet、EtherNet/IP、EtherCAT等协议。同时,易久伺服压机提供开放式的接口定义,可以根据实际需求,定义专门的接口,采集专门的数据、曲线等工艺数据,实现对压装过程的实时监控,满足最终客户工艺的需求。

5、结论
   伺服压机在水泵装配设备上的应用使我们大大的提高了设备的自动化程度,为我们设备自动化、高效化作出了贡献,设备生产的速度和质量得到大大的提高,降低了工人的劳动强度,改善了工人的工作环境,取代了原有液压设备,提高了压装精度,对压装过程实时监控使生产更加可控,提高生产质量。
